Инструкция по сборке декоративных ограждений Holzhof

Инструкция по сборке декоративных ограждений Holzhof

В комплекте поставки системы Вы найдете:

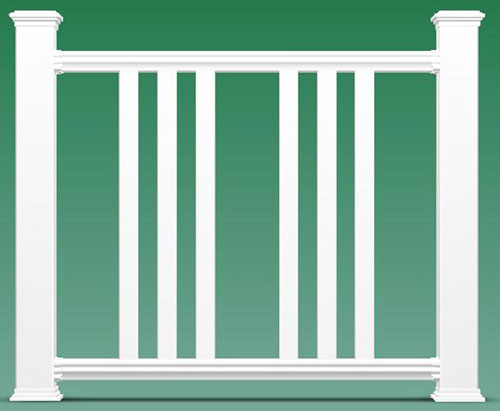

Основные компоненты системы

столб-100х100.jpg  столбик-50х30.jpg Перила-ДПК

















Комплектующие для системы декоративных ограждений

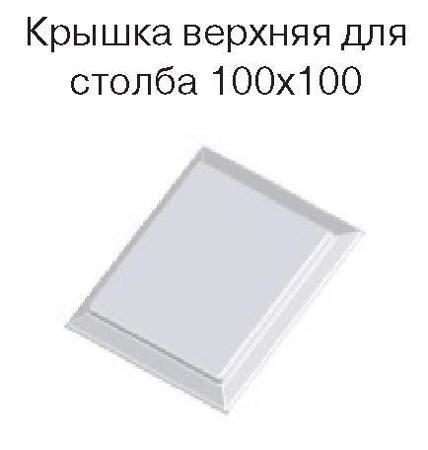

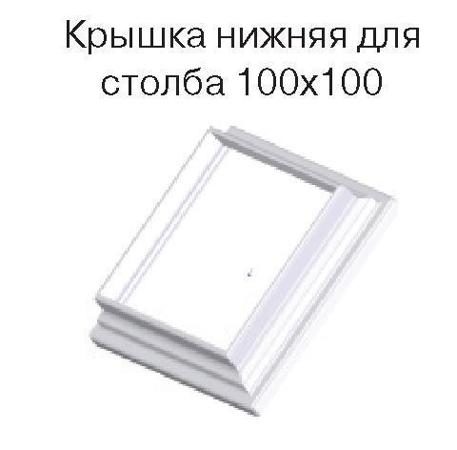

homut.jpg krishka-nizhnyaya.jpg krishka-verh.jpg





















zaglushka.jpg ugolok.jpg

shurup.jpg shurup-30x30.jpg






Видео-инструкция сборки ограждений из ДПК Хольцхоф Holzhof (венге и слоновая кость)



















Порядок сборки системы декоративных ограждений


 Удобство и простота монтажа максимально упрощают процесс сборки. Для сборки системы мы реко­мендуем использовать обычные столярные инструменты. Несмотря на то, что продукт абсолютно безопа­сен, при проведении работ мы рекомендуем использовать средства индивидуальной защиты: перчатки и защитные очки.
  Все резьбовые соединения необходимо делать после предварительного засверливания отверстия свер­лом диаметром 2 мм!

1. Подготовьте столбы 100x100 заданного размера. Рекомендованные высоты надземной части декора­тивного ограждения - 80 см, 100 см и 130 см (при необходимости возможно изготовление высоты).
   Установите столб 100x100. При установке на грунте необходимо вырыть лунку глубиной не менее 60-70 см диаметром 300 мм и забетонировать. При установке на твердые не грунтовые поверхности для крепления используйте внутренние армирующие профили или металлические уголки, (в комплект не входят.)

2.  Надеть на столб  100x100 нижнюю крышку и опус­тить в самую нижнюю часть.


3. Изготовьте перила необходимой длины. Рекомендуемая длина перил для одной секции забора - не более 1 м (при большей длине - до 2-х метров, необходимо устанавливать подставку из балясины под нижнее перило). Прикрепите к перилам присоединительные заглушки для столбика 35x50 на заданном расстоянии в соответствии с Вашими пожеланиям по заполнению ограждения балюстрами.












4. Закрепите на перилах столбики 50x30
















5. Для удобства и фиксации стяните готовое ограждение жгутом или веревкой.














6. Закрепите на столбах 100x100 уголки в местах крепления перил. Для лучшего соединения уголков с опорным столбом а так же для повышения жесткости ре­комендуем использовать для этих целей шуруп большего диаметра (с потайной головкой 4x50).



















7. Изготовьте верхнюю крышку для столба 100x100, склеив полиуретановым клеем нижнюю крышку 100x100 с верхней крышкой 100x100. Нанесите полиуретановый клей на верхнюю часть столба 100x100 в местах соединения с верхней заглушкой. Закрепите верхнюю заглушку для столба.

верхняя-крышка.jpg верхняя-крышка-2.jpg














8. Прикрепите перила к крепежным уголкам. Оденьте декоративные хомуты на перила и надвиньте их до упора к столбам 100x100















Сборка системы окончена


Видео-инструкция сборки ограждений из ДПК Хольцхоф Holzhof WoodStyle с тиснением "под дерево"
